ZY6801-FB熱空氣法隔熱性能測試設備

1、概況

1.1本協議規定的合同包含設備功能、結構、性能以及試驗等方面的技術要求。

1.2本協議中規定的技術參數、配置是乙方所提供的制造規范與驗收標準。

2、設備簡介

2.1設備主要用途

適用于材料或結構的隔熱效果試驗。

2.2設備設計方案

2.2.1整體結構

由試驗爐、保溫箱罩、熱面溫度傳感器布置框架、冷面溫度傳感器布置框架、工控系統組成。

圖1設備整體效果圖

圖2 測試部分結構參考圖

2.2.2試驗爐

圖3 試驗爐主體示意圖

圖4 爐膛內部加熱管布局圖

試驗爐為上開口型試驗爐，爐體為多層結構，內為輕質氧化鋁空氣磚，第二層為150mm厚隔熱棉，第三層不銹鋼殼體，第四層為空氣循環隔熱層，第五層為靜電烤漆外殼。內為1600℃，試驗時外表面溫度略高于常溫20-35度。

                       圖5 爐口封堵示意圖

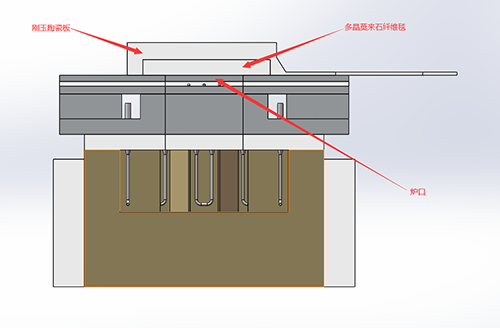

爐口封堵：采用多晶莫來石纖維毯凹進剛玉陶瓷內，形成隔熱效果.（如圖3）

爐膛加熱：采用二硼化鋯復合陶瓷U型發熱體，設置在爐膛內的四周，為爐內提供穩定可控熱源。爐膛溫度可最高加熱到1600℃，長時間工作溫度1600℃。

溫度控制方式：采用溫度控制器+可控硅控制方式，自動調節變壓器電壓輸出，控制溫度的設定和穩定。溫度控制具有PID自整功能。

測溫熱電偶：采用ZrB₂復合陶瓷熱電偶，在氧化氣氛條件下，可用于長期測定1600℃的爐溫，經過校正后的ZrB₂復合陶瓷熱電偶.

主要技術指標：

l試驗溫度100~1600℃

l爐口處溫度均勻性?xún)?yōu)于試驗設定溫度的1%；

l爐口處溫度波動不高于試驗設定溫度的0.5%；

l爐口尺寸為(250±5)mm×(250±5)mm；

l升溫速率：0~20℃/min可任意設定；（1000度后升溫速率為0-5℃/min）

l可測樣品尺寸：260~300mm×260~300mm，厚度0~60mm。

2.2.3保溫箱罩

保溫箱罩采用整體式，規格為(600±10)mm×(600±10)mm×(300±10)mm，頂部蓋板開有溫度傳感器過線孔，底部留有(250±5)mm×(250±5)mm 方口，與試驗爐爐口對應。罩箱內側和底部外側鋪有厚度8mm～10mm、常溫導熱系0.03W/(m•K)～0.05W/(m•K)的保溫材料層。
